配件及安裝

安裝及附件?????7.1MON600保護裝置觸摸屏及主機外形尺寸：????●保護主機外形尺寸：??????●觸摸顯示屏外形尺寸：??????7.2MON600保護裝置安裝方法：????1）．在固定的配電柜上，選擇合適的位置開一個129.3mm×87.3mm的安裝孔，取出顯示裝置觸摸屏，取下兩側安裝固定夾，將觸摸屏從正面插入配電柜的安裝孔中，兩側卡上安裝固定夾；????2）．將保護主機采用標準35

所屬分類：

產品描述

安裝及附件



       7.1 MON600保護裝置觸摸屏及主機外形尺寸：

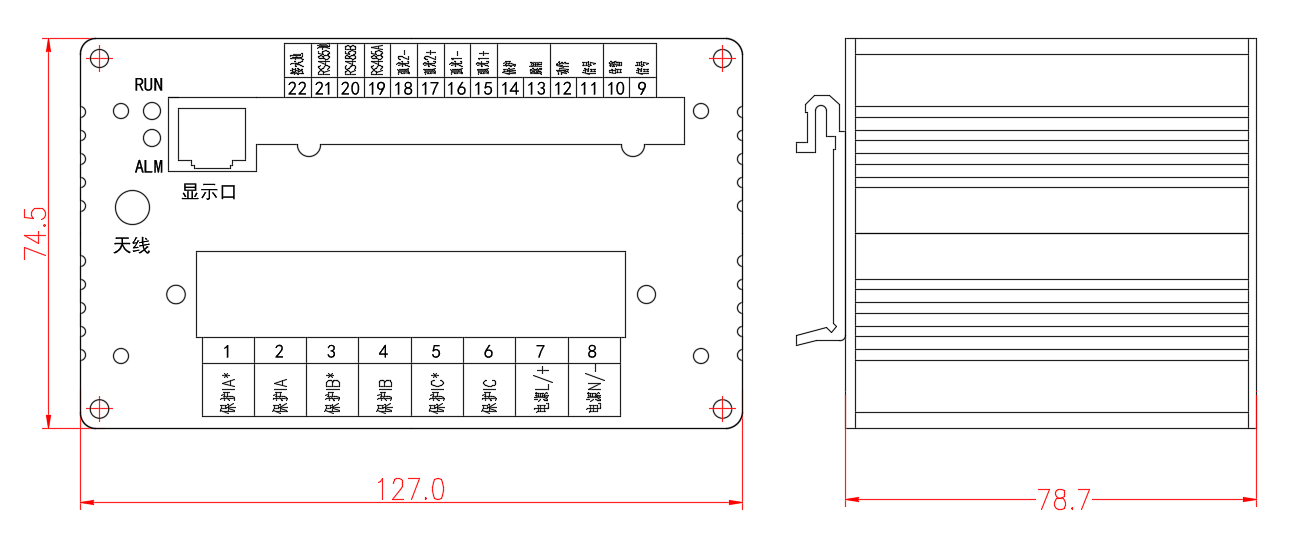

       ● 保護主機外形尺寸：

MON600-TC 多功能無線測溫裝置

       ● 觸摸顯示屏外形尺寸：

● 觸摸顯示屏外形尺寸：

       7.2 MON600保護裝置安裝方法：
       1）．在固定的配電柜上，選擇合適的位置開一個129.3mm×87.3mm的安裝孔，取出顯示裝置觸摸屏，取下兩側安裝固定夾，將觸摸屏從正面插入配電柜的安裝孔中，兩側卡上安裝固定夾；
       2）．將保護主機采用標準35mm導軌安裝在柜內合適位置；
       3).觸摸屏與主機通過配套連接線連接上即可。
       7.3 附件


弧光傳感器ARC60-5

無線溫度傳感器TS60-C

無線溫度傳感器TS60-D

光強>8000Lux動作;
270°的檢測范圍;
符合IP61的振動要求;
專利技術對日常光源不敏感;

測溫范圍:-30℃～+180℃;
測溫精度:±1℃;
測溫間隔:定時20s;
供電方式:感應取電;
啟動電流:7A;

測溫范圍:-30℃～+180℃;
測溫精度:±1℃;
測溫間隔:定時20s;
供電方式:電池供電;

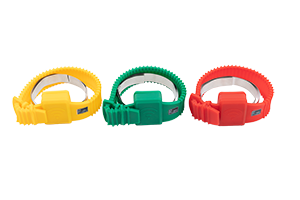

       ● TS60無線測溫傳感器安裝方法：
       每個無線溫度傳感器都有一個感溫點，傳感器測到的溫度就是該感溫點的溫度，若傳感器放置在空氣中，則測到的就是環境溫度。傳感器的感溫點位于傳感器模塊的內側，為了準確測量物體表面的溫度，應保證傳感器的測溫面與被測物體的表面緊密接觸。
       測溫位置選用內置電池供電傳感器時，先由測溫主機和高壓開關柜號配對好傳感器編號，將傳感器直接捆綁于相應的測溫部分即可。選用CT線圈感應取電傳感器時應先將感應取電合金片穿過傳感器CT線圈后固定到測溫部位，再將傳感器捆綁好。

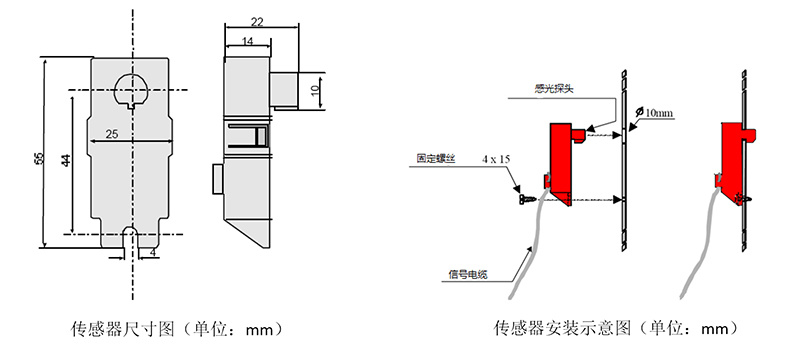

       ● ARC60-5弧光傳感器安裝尺寸圖：

MON600-TC 多功能無線測溫裝置

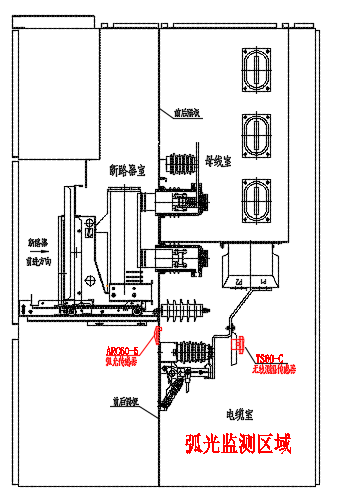

       ● 溫度、弧光傳感器柜內安裝示意圖：

       下圖是開關柜電纜頭防爆保護裝置中溫度傳感器和弧光傳感器安裝的具體位置。
無線溫度傳感器分別安裝于電纜頭3點，溫度傳感器采用CT感應取電的無源無線傳感器；弧光傳感器安裝于電纜頭室，用于檢測弧光信號(裝置最多可配兩路弧光監測，可在斷路器室增設一路弧光監測)。

弧光傳感器柜內安裝示意圖

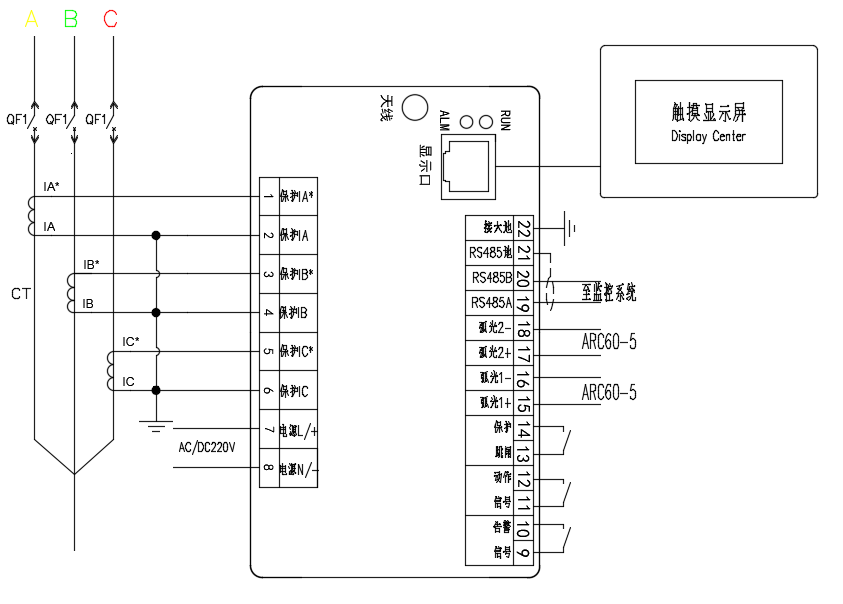

       7.4 MON600保護裝置接線圖：

典型應用方案

       典型應用方案

典型應用方案

       上圖是MON600保護裝置在單母線分段中的經典應用方案。在每一個出線開關柜配置一個MON600保護裝置，并分別在電纜接頭處配置相應的無線溫度傳感器，MON600保護裝置接收到實時溫度后將信息通過無線傳輸至主機就地顯示，也可通訊上傳至后臺系統實現對開關柜的溫升監控， 可設定“ 過溫報警” 、“ 超溫跳閘” 。同時在每個電纜頭出線連接處配置1-2個弧光傳感器， 與MON600-ACT采集的本柜電流相“與”，當滿足“弧光+過流”條件后MON600保護裝置跳開本柜斷路器切除故障來源。此創新的溫升預警與電弧光保護相結合的方式全面實現電纜頭防爆功能。

       選型說明
       選型表

訂貨型號 說明 備注
MON600-TC
多功能無線測溫		 最多可選12點測溫，可擴展弧光監測功能。 MON600最多可選配2點弧光傳感器，12點無線測溫傳感器。
MON600-AC
新型饋線弧光保護		 標配一點弧光，可擴展溫升預警功能。
MON600-ACT
電纜頭防爆保護		 標配一點弧光，三點溫度。



       選型表



附件 說明
TS60-C CT感應取電無線測溫傳感器
TS60-D 電池自取電無線測溫傳感器
ARC60-5 弧光點傳感器，標配線長5米



       訂貨時請注明所訂產品的具體型號及數量，并標清各測溫點的位置及安裝方式，擴展功能等相關內容。
       例：
       型 號：主單元型號 MON600-AC
       附件型號 弧光傳感器 ARC60-5
       測溫傳感器 TS60-B(C)
       弧光路數：1點弧光（弧光傳感器線長5米）
       擴展功能：帶3點電纜頭無線測溫（CT感應取電式TS60-C）
       數 量：26套
